Túnel de almacenamiento de Euclid Creek

Túnel de 3,4 millas de largo y
24 pies de diámetro

65 millones de galones
de almacenamiento

Desafíos

El distrito regional de alcantarillado del noreste de Ohio ha lanzado un programa integral de desbordamiento de alcantarillado combinado, un conjunto de proyectos que suman un total de tres mil millones de dólares estadounidenses.
Estos proyectos están destinados a reducir los desbordamientos causados por las alcantarillas combinadas en toda el área de servicio del distrito.
Este proyecto debe reducir los desbordamientos del alcantarillado combinado en el río Euclid Creek y el lago Erie.

La gestión y la administración general del proyecto estuvo a cargo de Hatch, el asesor principal del programa.
Nuestros expertos proporcionaron el revestimiento del túnel, los pozos, y el diseño de la entrada y de la ventilación del túnel.
También nos encargamos del cálculo de costos, el análisis de riesgos, las especificaciones de la tuneladora, los datos, los informes, los planos y las especificaciones técnicas de nuestros diseños.
Llevamos a cabo la coordinación y a división de fases para poder compartir el terreno con los desarrolladores de la futura estación de bombeo, la central eléctrica secundaria y el proyecto del túnel.

Túnel de aproximadamente 3,5 millas de largo y 24 pies de diámetro, a 200 pies por debajo del nivel del suelo en lecho rocoso.

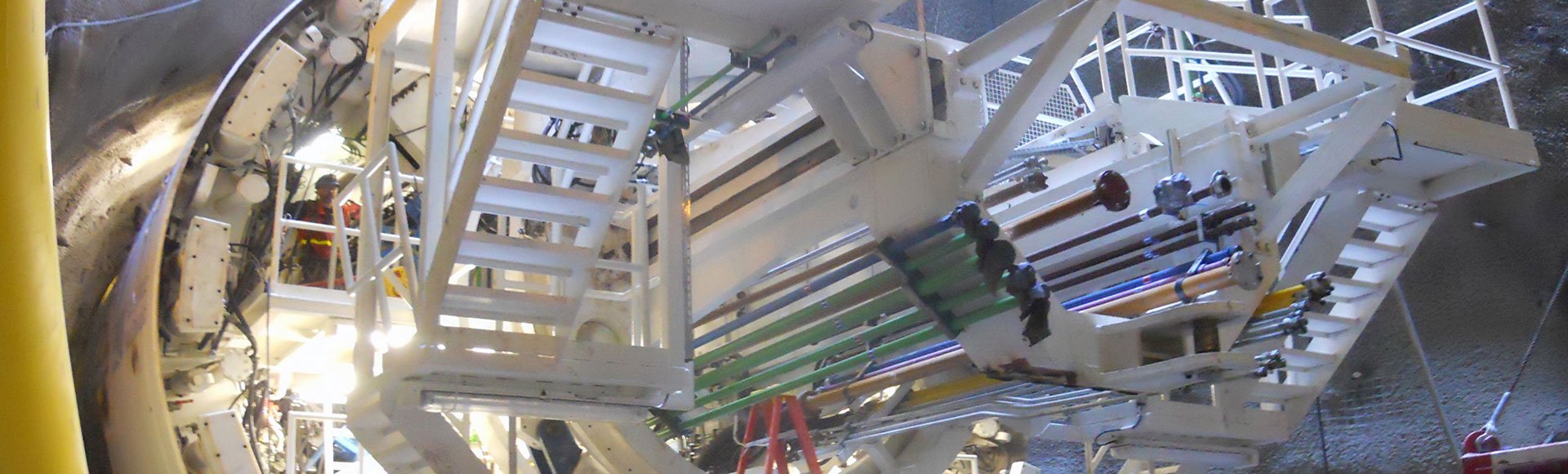

Lechada anular con tuneladora en lecho rocoso.
Alcantarillado de consolidación cerca de la superficie de 6300 pies (microtunelización, tunelización con tuneladora de cubierta protectora abierta, excavación manual y a cielo abierto).
Acceso a túnel acabado de 40 y 50 pies de diámetro y pozos protectores de sobretensión.
Tres pozos adicionales de acceso al túnel y entradas del pozo al túnel.
Se proporcionaron estructuras de desviación, estructuras de conexión de desbordamiento de alcantarillado combinado, reguladores, estructuras de puertas y control de puertas.
Se utilizaron cinco caídas inclinadas de tipo deflector, una de las cuales mide 32 pies de diámetro, la más larga de su clase.
